Die CMOS-ICs CD4030B bzw. CD4070B enthalten vier XOR-Gatter (Exklusiv-Oder-Gatter). Die Wahrkeitstabelle sieht dabei folgendermaßen aus:
| Eingang 1 | Eingang 2 | Ausgang |
|---|---|---|
| L | L | L |
| L | H | H |
| H | L | H |
| H | H | L |

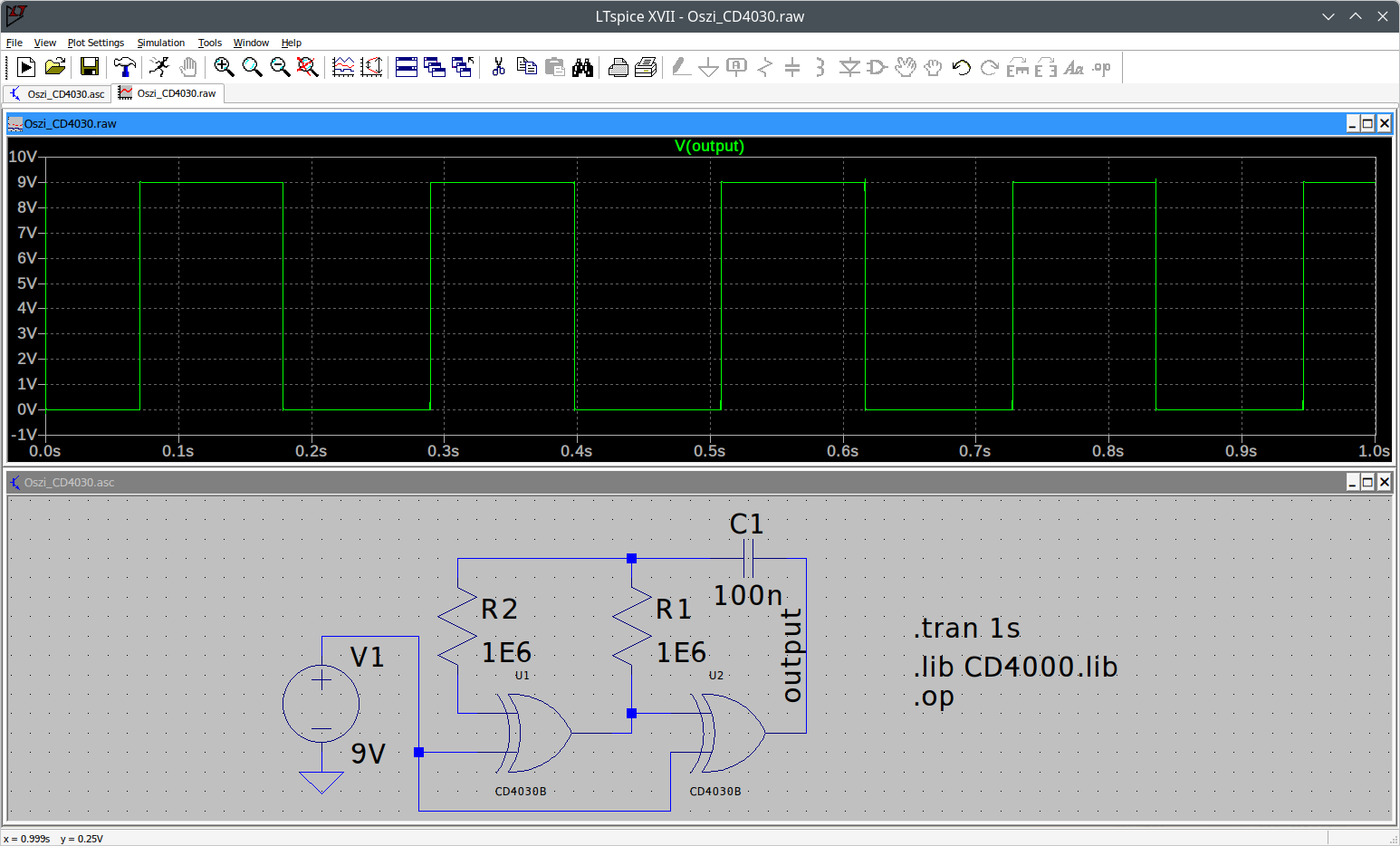

Bei gleichen Eingangswerten erhält man am Ausgang den Signalpegel L. Legt man dagegen einen der Eingänge auf H (Versorgungsspannung), dann bildet der andere Eingang zusammen mit dem Ausgang einen Inverter. Mit zwei dieser Gatter als Inverter kann man leicht eine astabile Multivibratorschaltung realisieren:

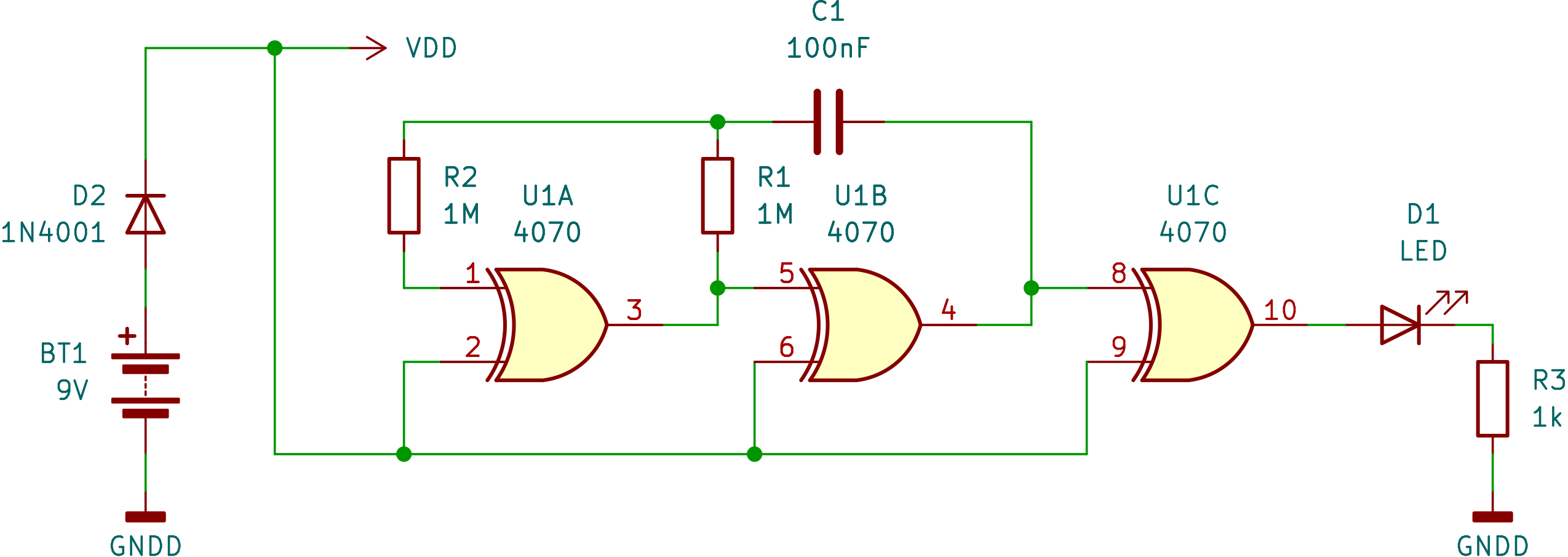

Die Schaltung erzeugt am Ausgang (output) eine Rechteckschwingung (grün) mit einer Frequenz von ca. 5Hz. Der Kondensator C1 sollte kein unipolarer Elektrolytkondensator sein, da bei der Spannung beide Vorzeichen auftreten. Für die Ansteuerung einer LED wurde ein weiteres Gatter als Inverter beschaltet:

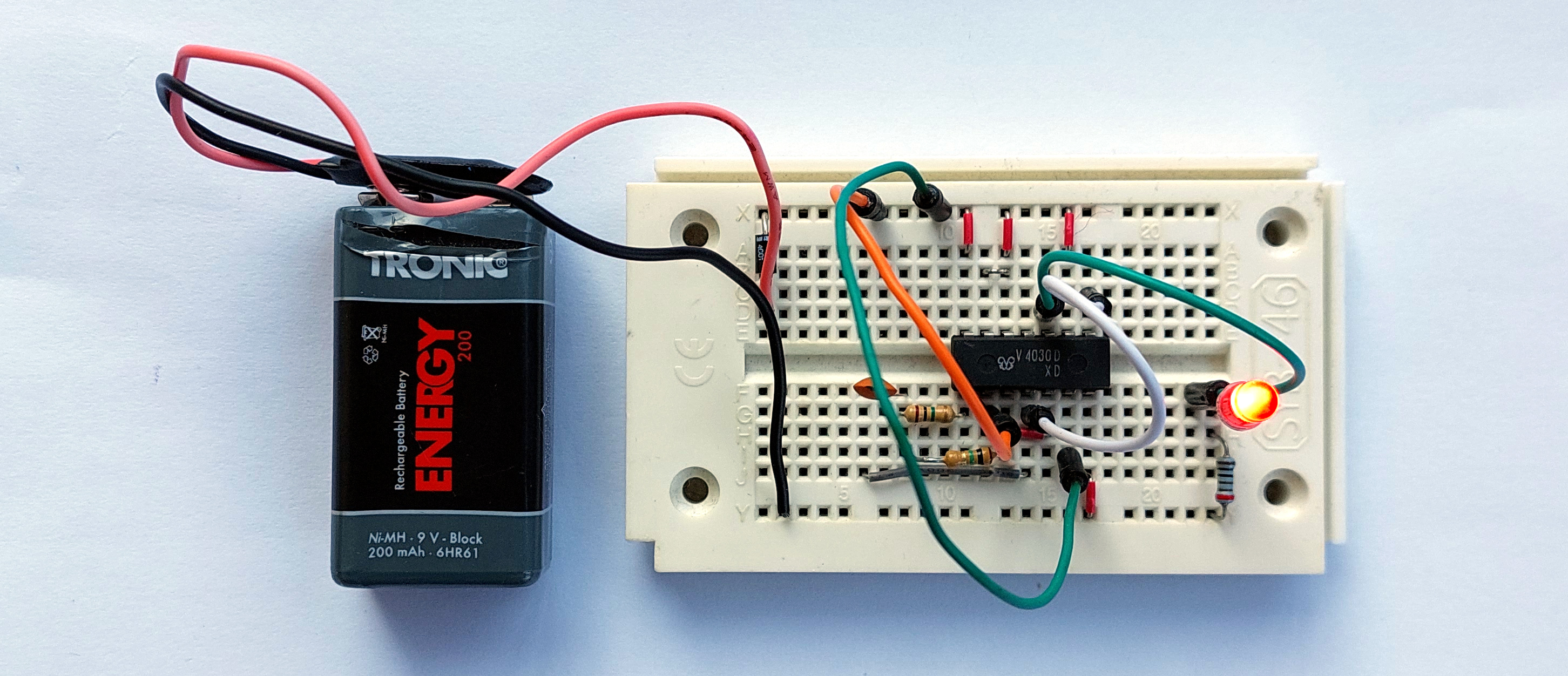

Beim praktischen Aufbau kam der Schaltkreis V4030 aus DDR-Produktion zum Einsatz. Die Spannungsversorgung erfolgte über einen 9V-Block.
