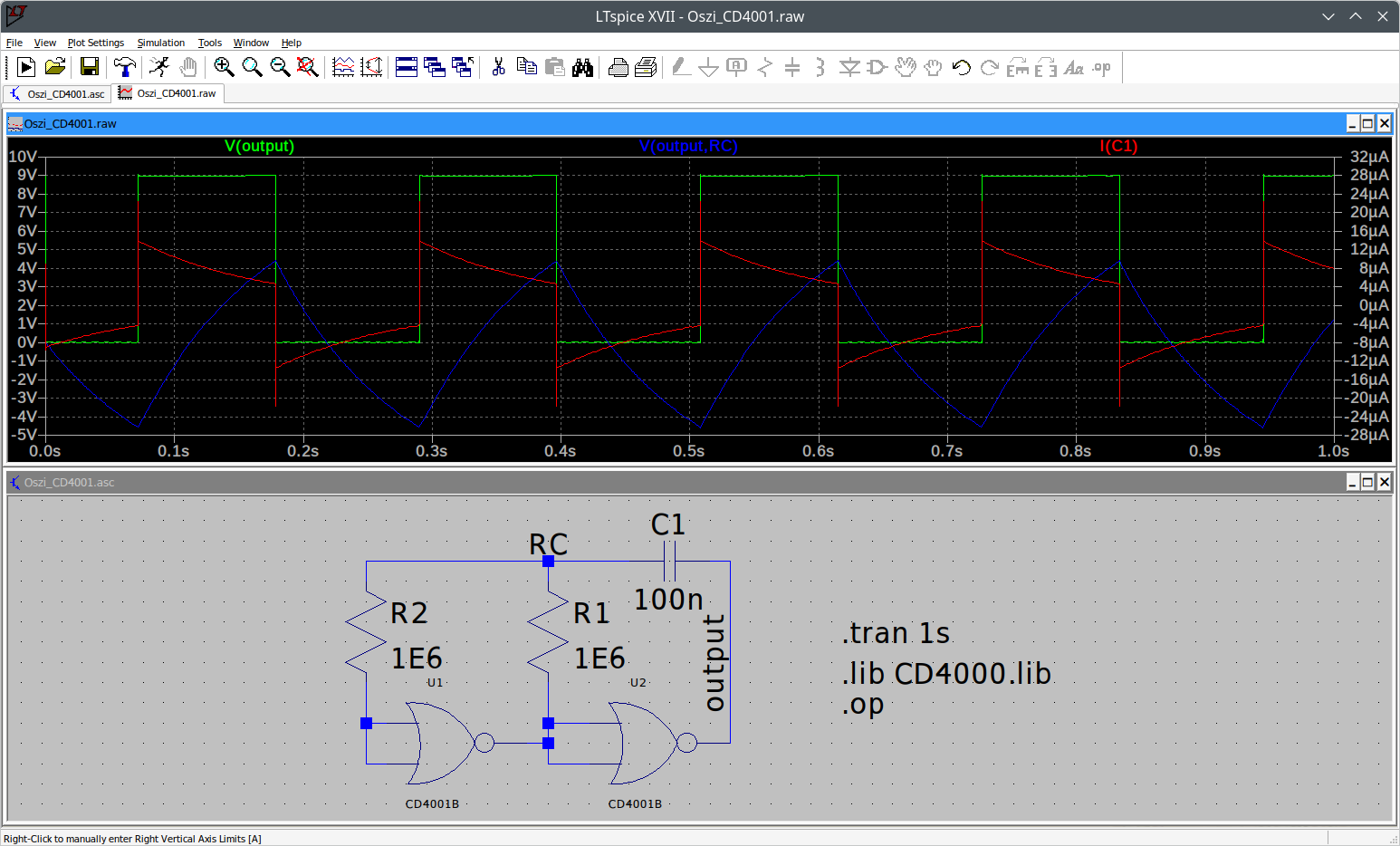

Der CMOS-IC CD4001B enthält vier NOR-Gatter. Verbindet man die zwei Eingänge eines Gatters, so erhält man einen Inverter. Mit zwei dieser Gatter als Inverter kann man leicht eine astabile Multivibratorschaltung realisieren:

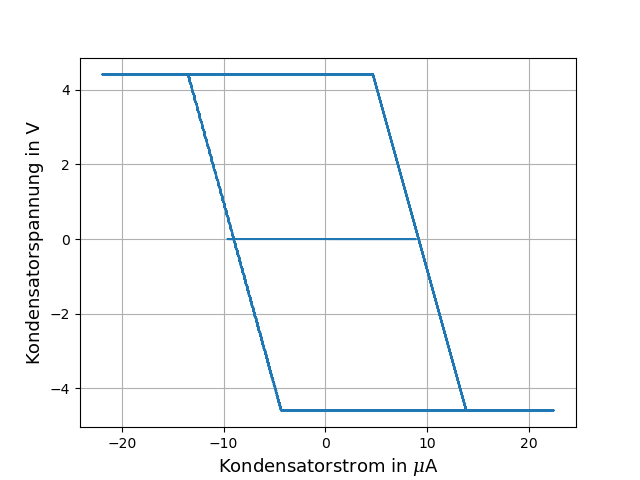

Die Schaltung erzeugt am Ausgang (output) eine Rechteckschwingung (grün) mit einer Frequenz von ca. 5Hz. Zusätzlich wurden die Kondensatorspannung (blau) und der Kondensatorstrom (rot) dargestellt. Der Kondensator C1 sollte kein unipolarer Elektrolytkondensator sein, da bei der Spannung beide Vorzeichen auftreten. Das nächste Bild zeigt die Kondensatorspannung in Abhängigkeit von dem Strom und verdeutlicht damit die Dauerschwingung:

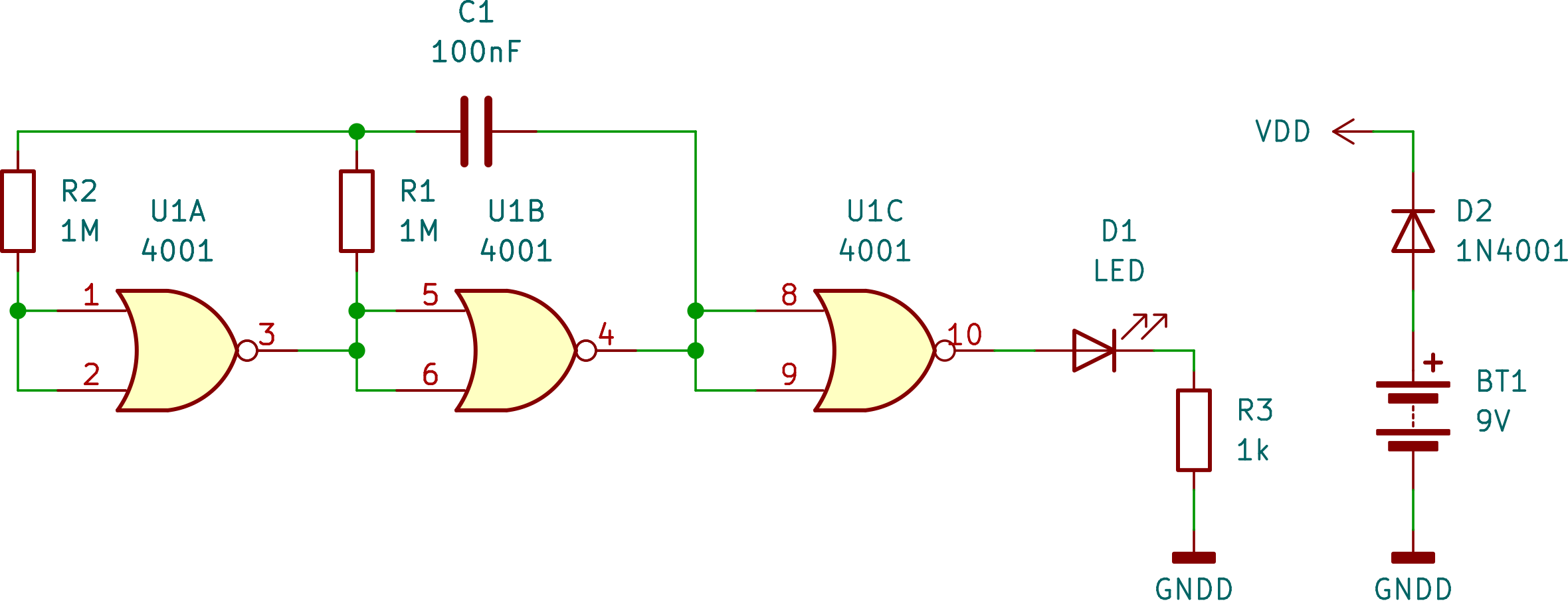

Die Schwingung soll mit Hilfe einer LED, die dann blinkt, visualisiert werden. Für die Ansteuerung der LED wurde ein weiteres Gatter als Inverter einbezogen:

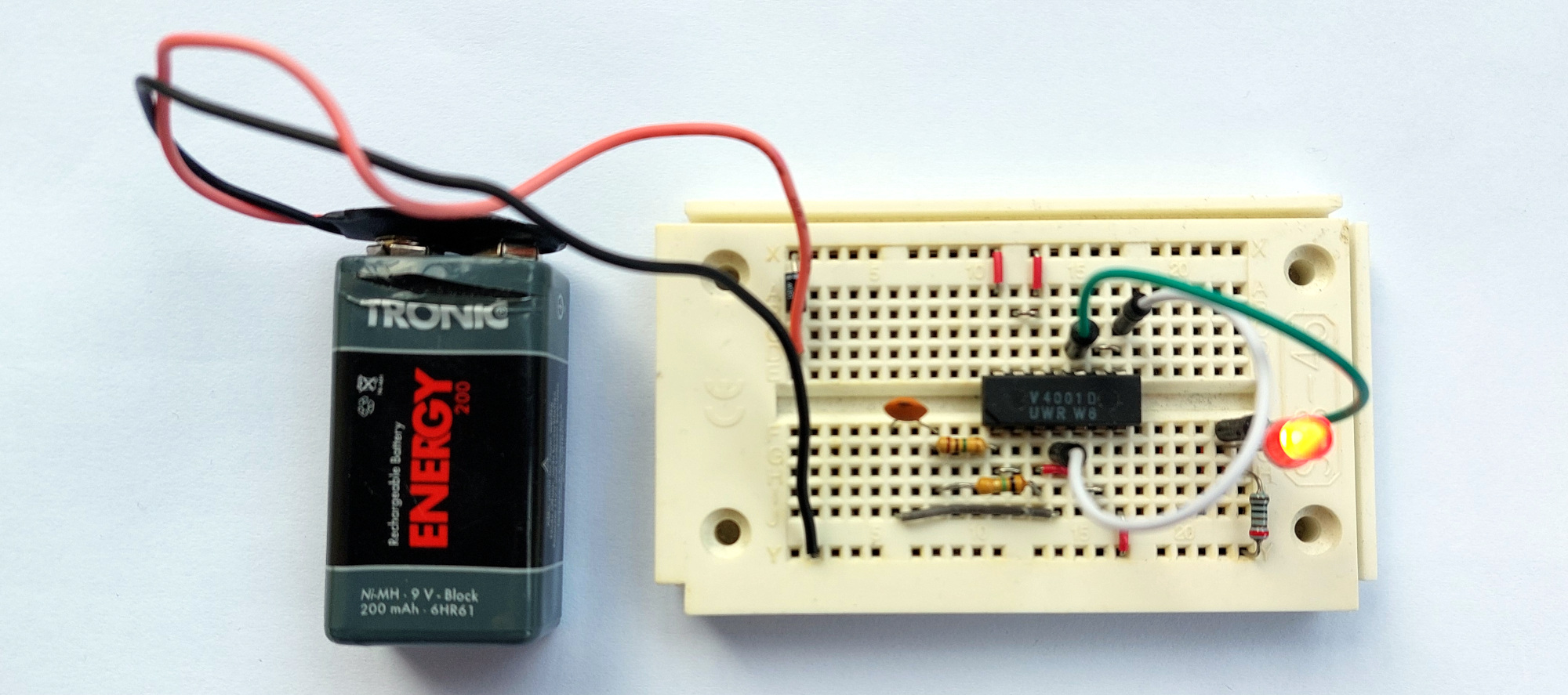

Beim praktischen Aufbau kam der Schaltkreis V4001 aus DDR-Produktion zum Einsatz. Die Spannungsversorgung erfolgte über einen 9V-Block.
Anstelle des IC CD4001B bzw. V4001 kann man auch den Schaltkreis CD4011B bzw. V4011 nutzen. Dieser Schaltkreis enthält vier NAND-Gatter, die beim Zusammenschalten der jeweiligen Eingänge auch Inverter bilden.
