Der unten abgebildete Verstärker kombiniert den bei Conrad angebotenen 2 x 10 W Stereo-Verstärker-Bausatz mit einer Röhrenvorstufe. Dabei kommt die auch für niedrige Anodenspannungen geeignete Doppeltriode ECC82 zum Einsatz, so dass für beide Kanäle (rechts und links) je eine Triode zur Verfügung steht. Die Trioden werden in Kathodenbasisschaltung betrieben. Die Versorgungsspannung der Schaltung beträgt 12V.
Literatur
Röbenack, K.: Audioverstärker mit Röhrenvorstufe - Einfache Schaltungen zum Selberbauen. Printed by CreateSpace, Juli 2014, ISBN 978-1500482206, Kapitel 3.
Bilder

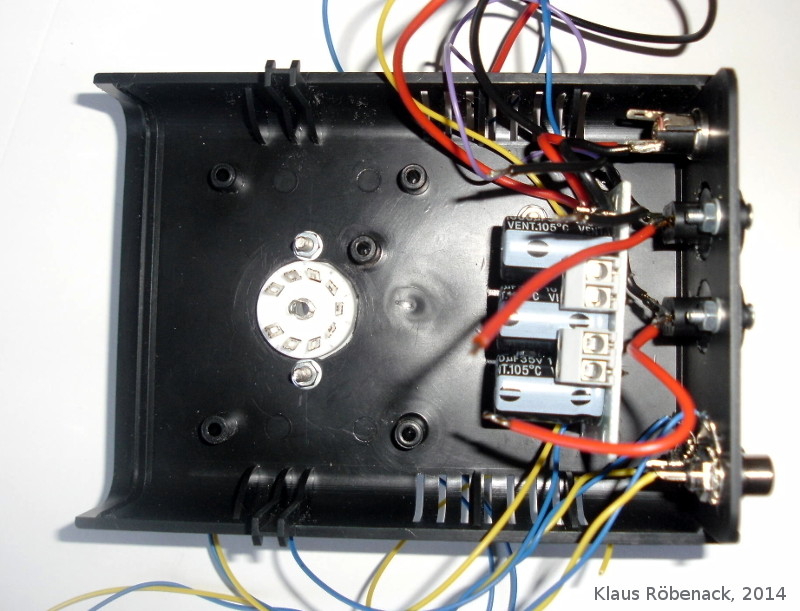

Innenansicht: Verstärkerbausatz und Röhrenfassung im Gehäuse

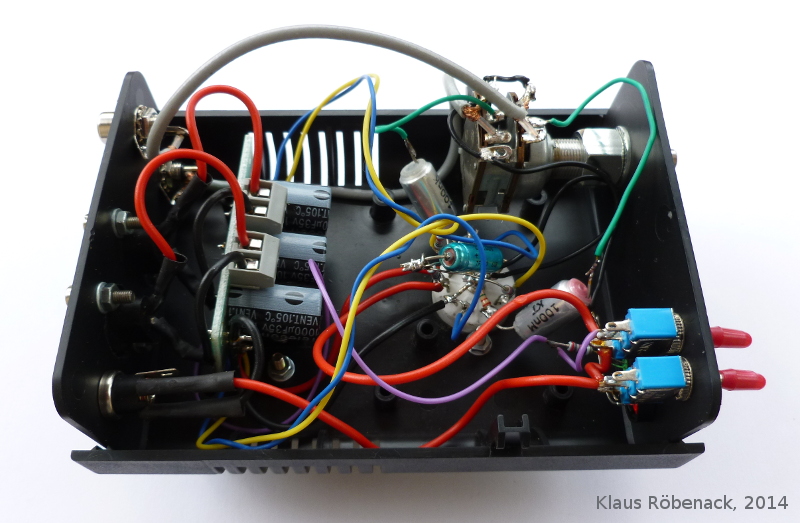

Anschluss von Stromversorgung, Schaltern, Lautstärkepotentiometer

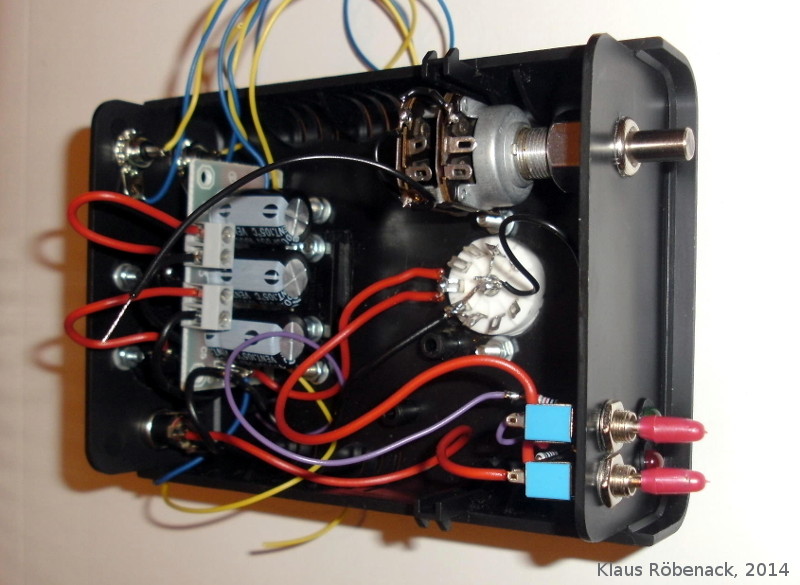

Weitere Verkabelung, insbesondere der Röhrenfassung

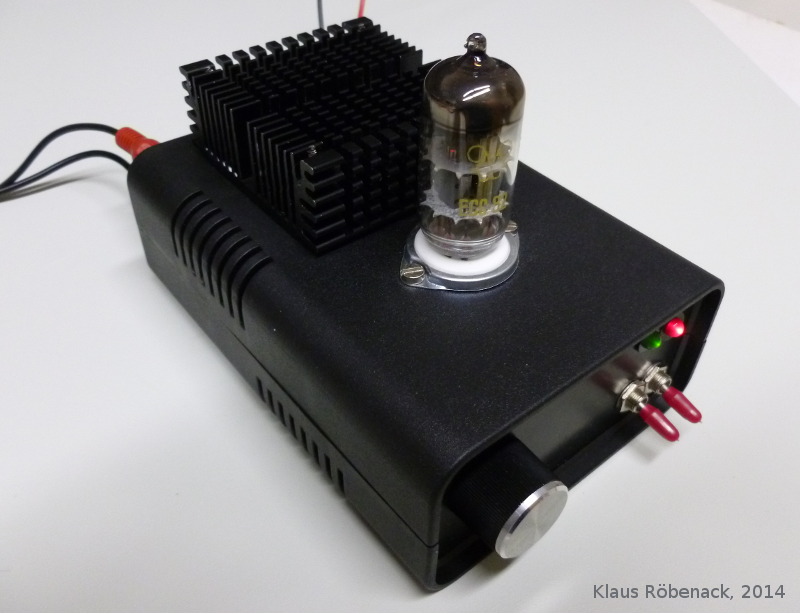

Außenansicht: CPU-Kühlkörper für Enstufen-IC TDA1519, in der Bildmitte ist die Doppeltriode ECC82
