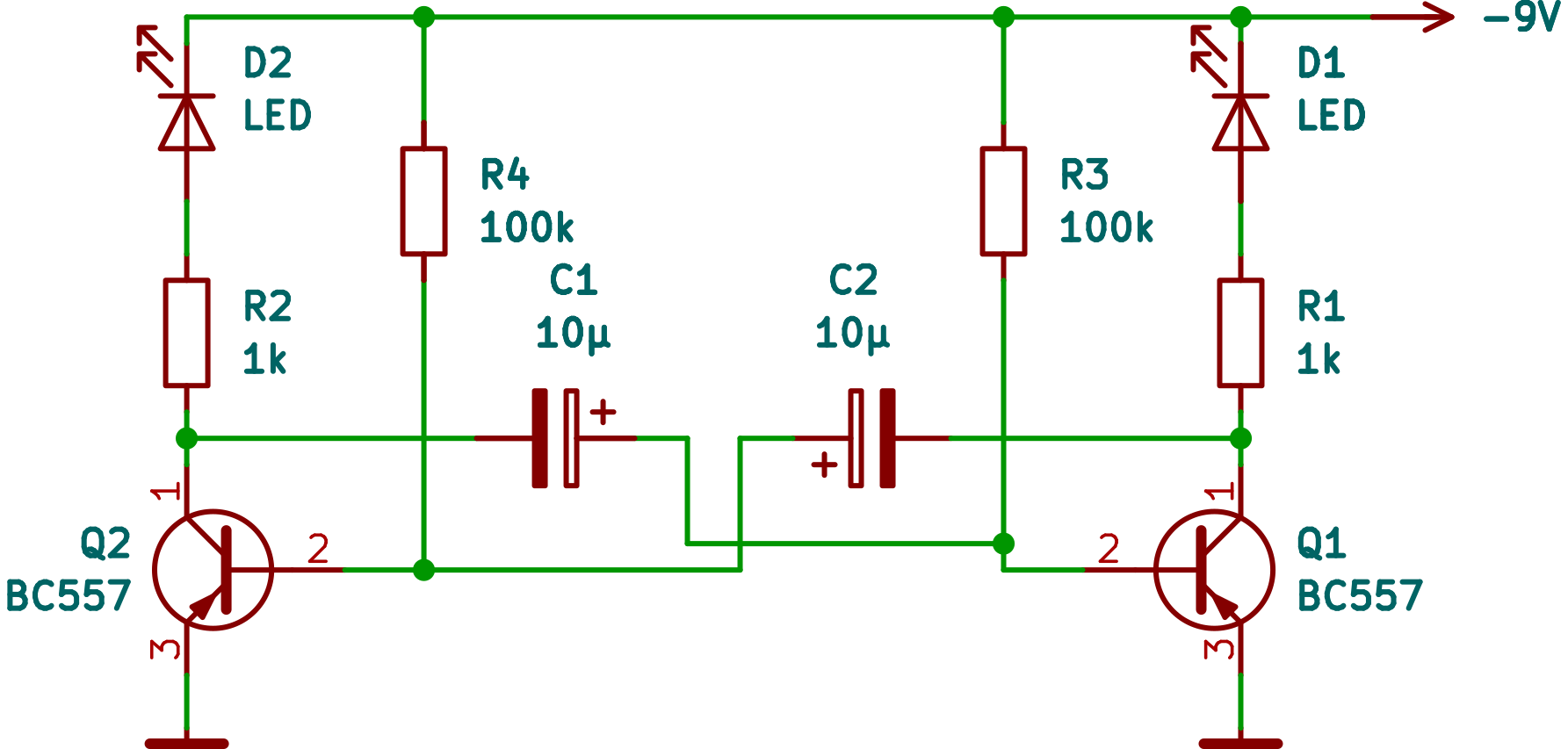

Wechselblinker auf Basis des astabilen Multivibrators wurden früher mit Germanium-pnp-Transistoren und Glühlämpchen aufgebaut [1]. Wechselblinker mit LEDs sind heutzutage ein beliebtes Bastelprojekt zum Einstieg in die Elektronik [2]. In der Regel setzt man dabei Silizium-npn-Transistoren BC547. Den Aufbau kann man aber auch mit Silizium-pnp-Transistoren BC557 realisieren:
Gegenüber einem Aufbau mit npn-Transistoren gibt es folgende Unterschiede:
- Betriebspannung beträgt -9V anstelle von +9V
- LEDs sind umzupolen
- Elkos sind umzupolen

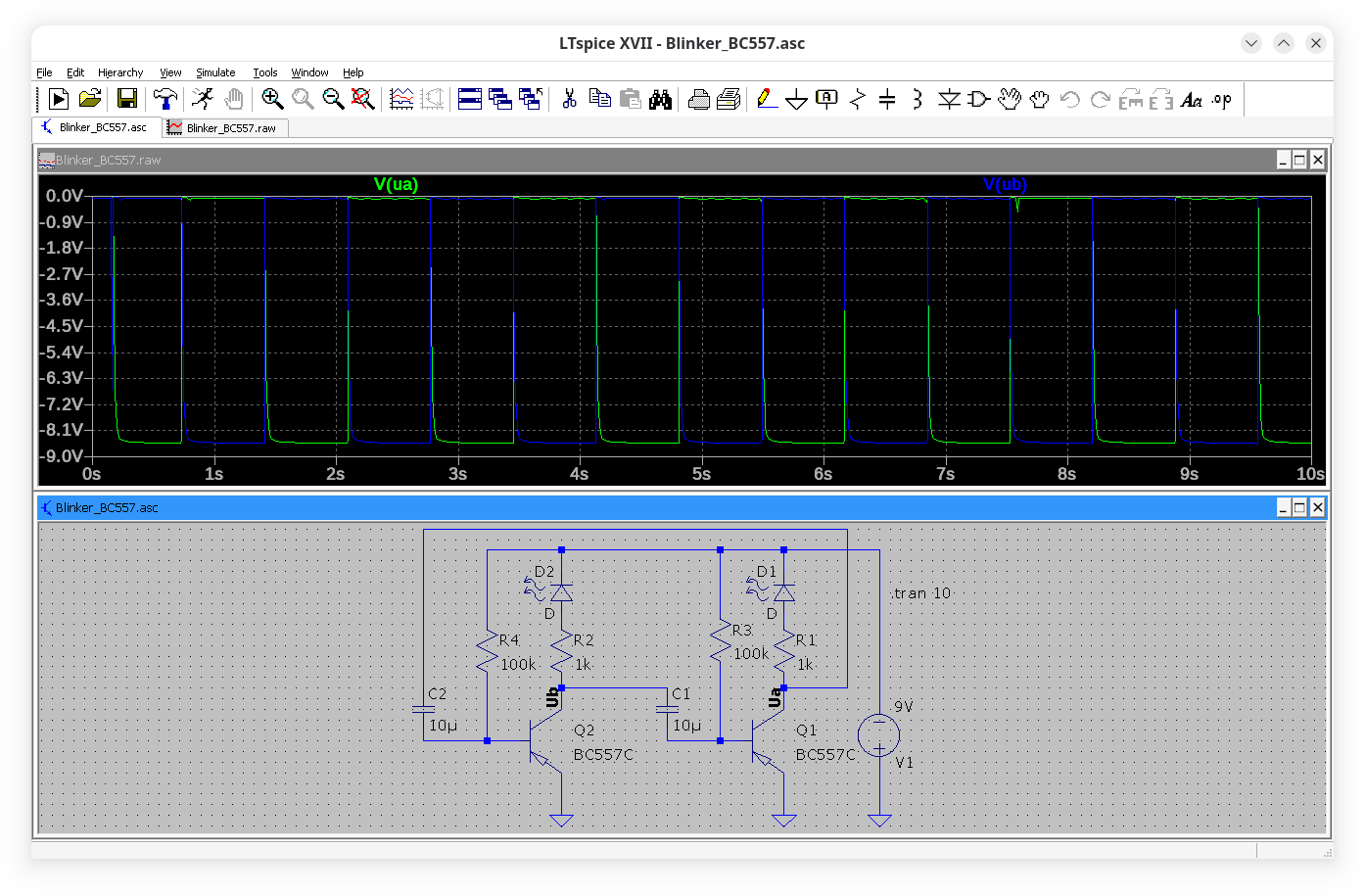

Die Frequenz der Rechteckschwingung kann mit den gleichen Formeln wie bei npn-Transistoren berechnet werden. Das wird auch durch die Schaltungssimulation bestätigt:

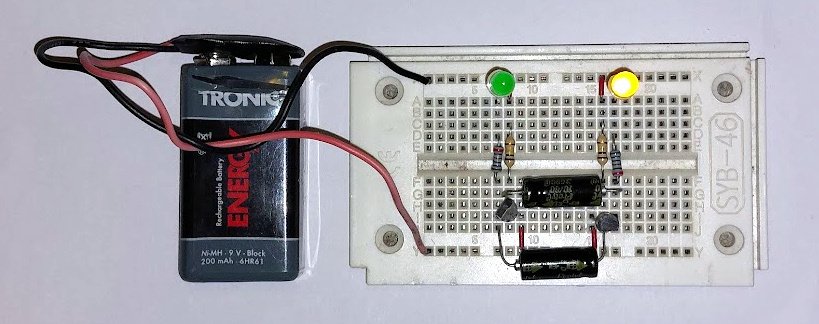

Das nachfolgende Bild zeigt den praktischen Aufbau auf einem Steckbrett. Die Versorgung erfolgt wie üblich mit einem 9V-Block. Im Unterschied zu dem Aufbau mit zwei npn-Transistoren BC547 ist jetzt die obere Reihe des Steckbretts für die Versorgungspannung mit dem schwarzen Kabel verbunden und wird daher mit -9V gespeist.
Literatur
- H. Jakubasch: Das große Elektronikbastelbuch. Deutscher Militärverlag, 3. Auflage, 1968, Abschnitt 3.7.4.2.
- K. Sanders: Historische Schaltungssammlung modernisiert für Anfänger. Funkamateur 5/2014, S. 514-517.
