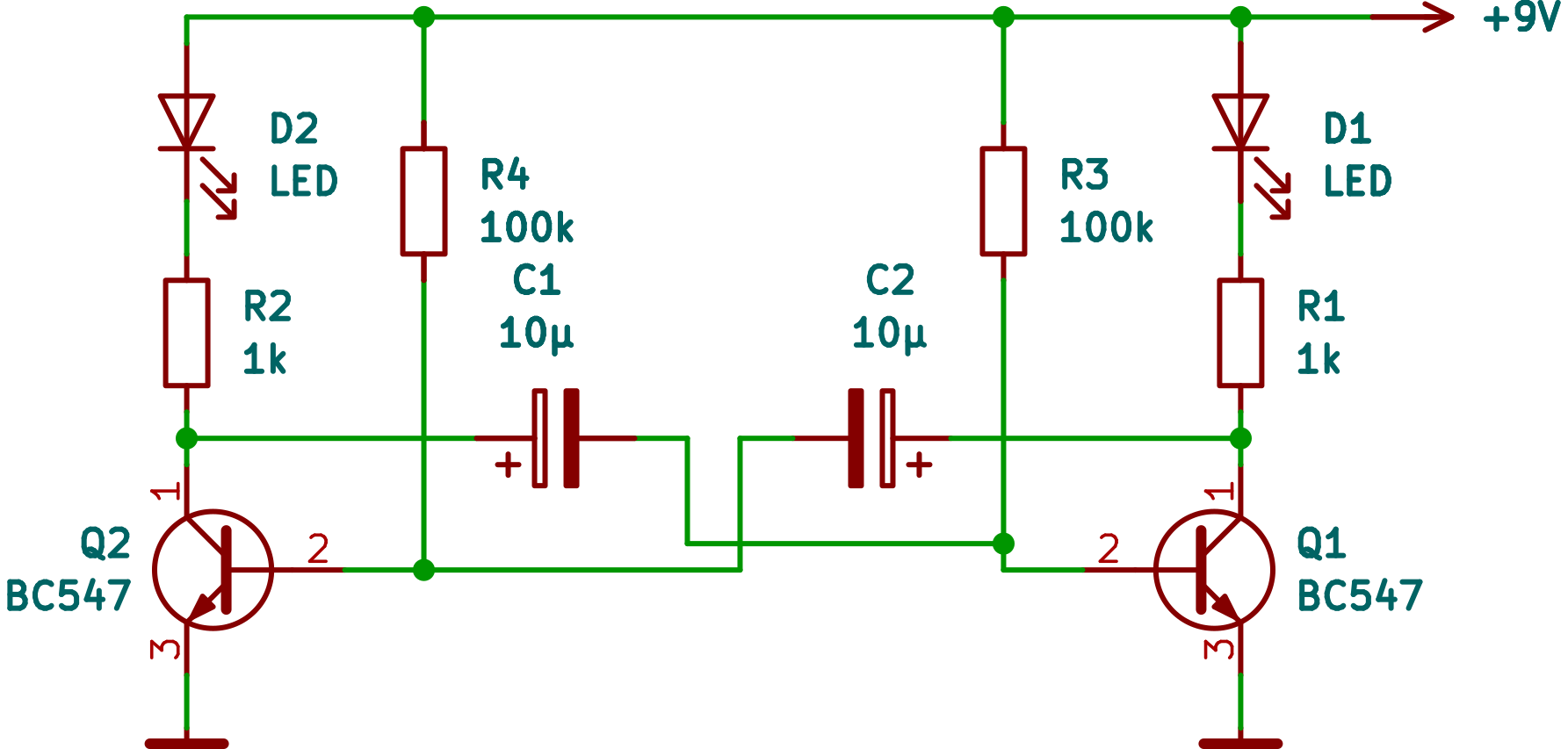

Der astabile Multivibrator, auch astabile Kippstufe genannt, ist eine elektronische Schaltung zum Erzeugen von Rechteck-Schwingungen. Die Schaltung lässt sich mit zwei Bipolartransistoren realisieren. Im Anwendungsbeispiel kommen zwei npn-Transistoren BC547 zum Einsatz.
Die Widerstände R1 und R2 begrenzen den Strom durch die LEDs bzw. den Kollektor-Emitter-Strom der Transistoren. Die mit den Basis-Anschlüssen der Transistoren verschalteten Widerstände R3 und R4 sind so zu wählen, dass ohne die Verschaltung mit den Kondensatoren die Transisotoren durchsteuern würden. Durch die überkreuzte Verschaltung der Elektrolytkondensatoren werden die Transistoren wechselseitig ein- und ausgeschaltet. Die Frequenz der Schwingung kann man näherungsweise wie folgt berechnen:
\[ f \approx \frac{1}{\ln(2) \cdot (R_3C_1+R_4C_2)} \]
Für $R_3=R_4=:R$ und $C_1=C_2=:C$ und die angegebenen Parameterwerte erhält man \[ f \approx \frac{1}{2\ln(2) RC} \approx \frac{1}{1,3863\,\text{}s} \approx 0,7213\,\text{Hz}. \]

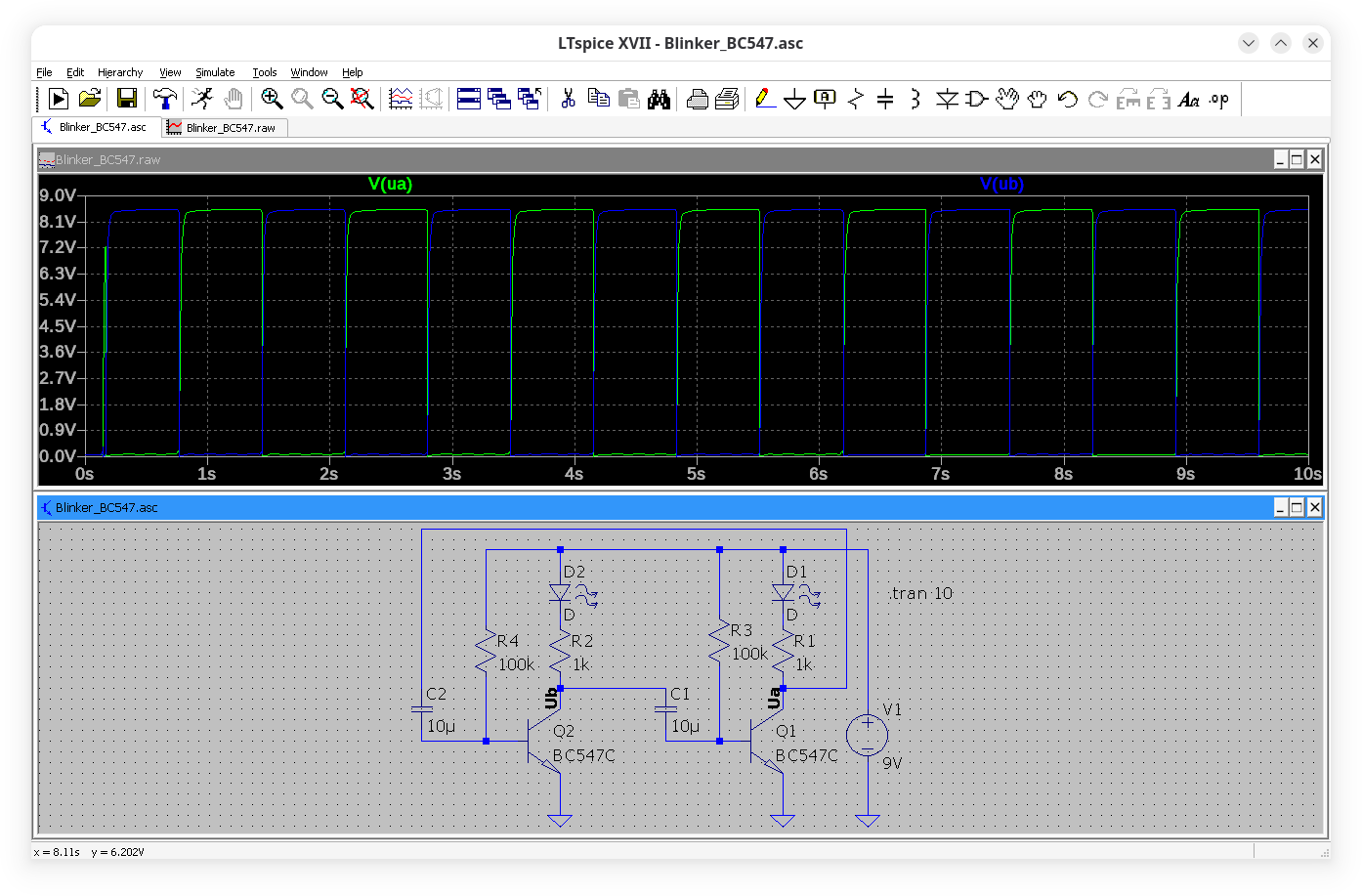

Das stimmt gut mit der Schaltungssimulation überein. Dort zeigen sich etwas 7,5 Schingungen in 10 Sekunden Simulationszeit:

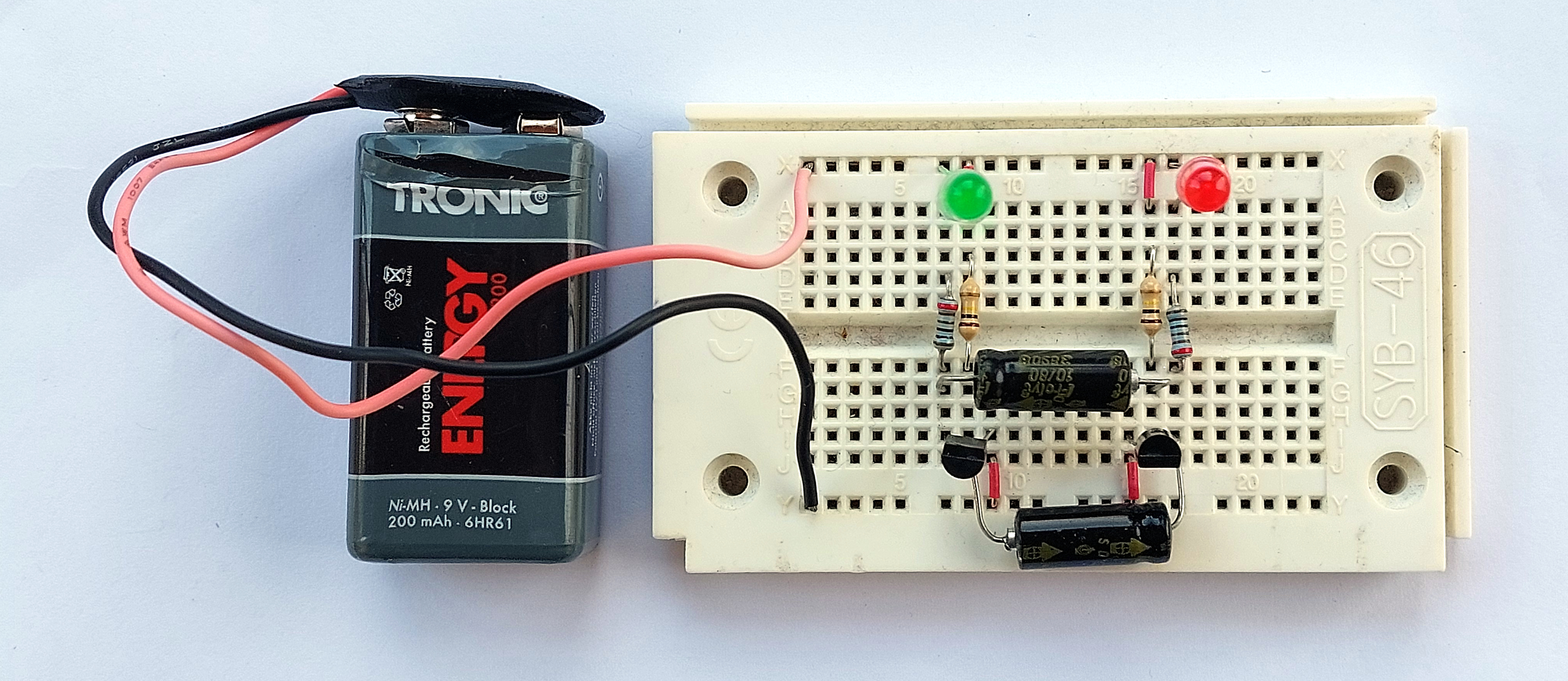

Das nachfolgende Bild zeigt den praktischen Aufbau auf einem Steckbrett. Die Versorgung erfolgt mit einem 9V-Block. Die aufgebaute Schaltung schwingt mit höherer Frequenz. Da die verwendeten Elkos aus DDR-Produktion sind wären eletrochemische Alterungsvorgänge zu erwarten.
